染色充填蓝宝石的鉴定

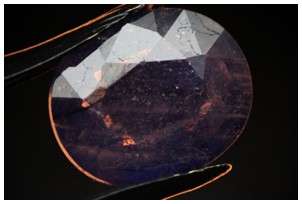

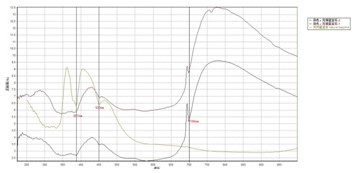

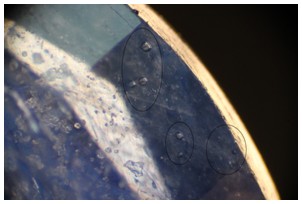

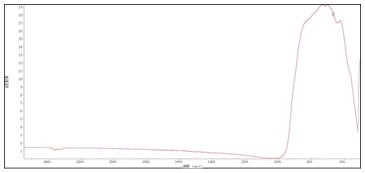

国家珠宝玉石质量监督检验中心云南实验室近期收到三颗蓝宝石戒面，经实验室鉴定之后发现这三颗蓝宝石为染色、充填蓝宝石。鉴定依据_x000d_ 1、红外光谱反射法对此三颗蓝宝石进行种属判别，红外光谱特征均显示为刚玉的特征吸收峰。2、折射率：1.762-1.769 3、三颗蓝宝石在紫外荧光下均为荧光惰性。4、显微镜下放大观察，三颗样品表面裂隙发育，颜色沿裂隙富集，部分裂隙中发现有气泡。表面裂隙凹坑位置的光泽与周围的光泽有明显差异，且局部伴随闪光现象。由此可以判断，这三粒样品经过了染色、充填处理。5、为了进一步验证样品是否经过充填处理，以及所用的充填材料的种类，我们对样品进行了微量元素的测定。经测试，样品有铅（Pb）元素的存在，且含量比较高，这与刚玉类宝石贫Pb的现象恰恰相反。我们推测蓝宝石的充填材料有可能是铅玻璃。6、紫外-可见分光光度计对样品进行吸收光谱测试，与天然蓝宝石的吸收光谱进行对比，测试样品与天然蓝宝石在387nm、450nm均有吸收峰，但测试样品该处吸收峰的强度比天然蓝宝石明显偏弱；同时在700nm附近出现吸收峰，并以580nm为中心出现吸收宽带，这是天然蓝宝石不具备的。目前的国内珠宝市场上，染色、充填的处理方法常见于红宝石，而染色、充填的蓝宝石相对较少见，尤其是染色和充填两种处理方法并存的现象。消费者基本是从东南亚国家的商家手里买入类似商品，多为戒面。图一：显微镜下，样品全景图。图二：显微镜下，部分充填裂隙中可见气泡。图三：显微镜下，明显可见表面充填和裂隙充填位置的蓝紫色闪光。图四：显微镜下，可看到部分充填位置的橘红色闪光。图五：显微镜下，样品表面的充填现象和裂隙充填位置的收缩气泡孔。图六：显微镜下，样品中颜色沿裂隙富集现象和蓝紫色闪光。图七：显微镜下，样品表面裂隙的充填。_x000d_
